Plan de la présentation

• Concepts
• Définitions
  • Saas / Paas / Iaas / Xaas
• Technologies
  • Architectures
  • Convergence
  • Virtualisation
  • Ressources
• Migration dans le Cloud
  • Stratégies
  • Développement
• Mots-clés
• Enjeux
• DiY

Les Origines

• Hérité de l’informatique client-serveur sur des MainFrame (L’accès distant était alors représenté par un nuage)
• Vers 2000, les hébergeurs proposent des applications pré-installées dans leur datacenters (Email, CRM …)
• Apparition du terme “Cloud” vers 2006 via les services Amazon

Amazon a eu l'idée de mettre à la disposition du public son énorme infrastructure mondiale, dimensionnée pour les pics (Noël...) et sous-utilisée le reste du temps

Un besoin d’industrialisation

Les entreprises souhaitent en finir avec les pannes informatiques.

• Industrialiser les processus du SI, limiter l’intervention humaine, automatiser
• Ceci nécessite des infrastructures importantes pour que l’investissement en vaille la peine
• Cela libère des ressources IT pour faire du Business plutôt que réparer le SI

Un besoin de rationalisation

Les entreprises ont besoin de baisser les coûts et d’utiliser au maximum l’investissement du très cher matériel informatique.

• Les solutions sont multiples
  • Urbanisation du SI
    • POS (plan d’occupation)
    • modularité
    • subsidiarité
    • limiter les adhérences
  • Élasticité / Scalabilité
    • absorber les pics de charges
    • repartir les ressources physiques

Transformation difficile 1/2

• Infrastructure
  • Il faut repenser le SI
  • Considérer l’externalisation dans le Cloud public
• Architecture
  • Il faut adapter les modèles d’architectures Legacy
• Applicatif
  • Il faut transformer les applications Legacy
  • Si possible, il faut les réécrire en Cloud-ready

Transformation difficile 2/2

• Formation
  • Il faut développer les méthodes Agiles
  • Il faut former les agents aux technologies du Cloud

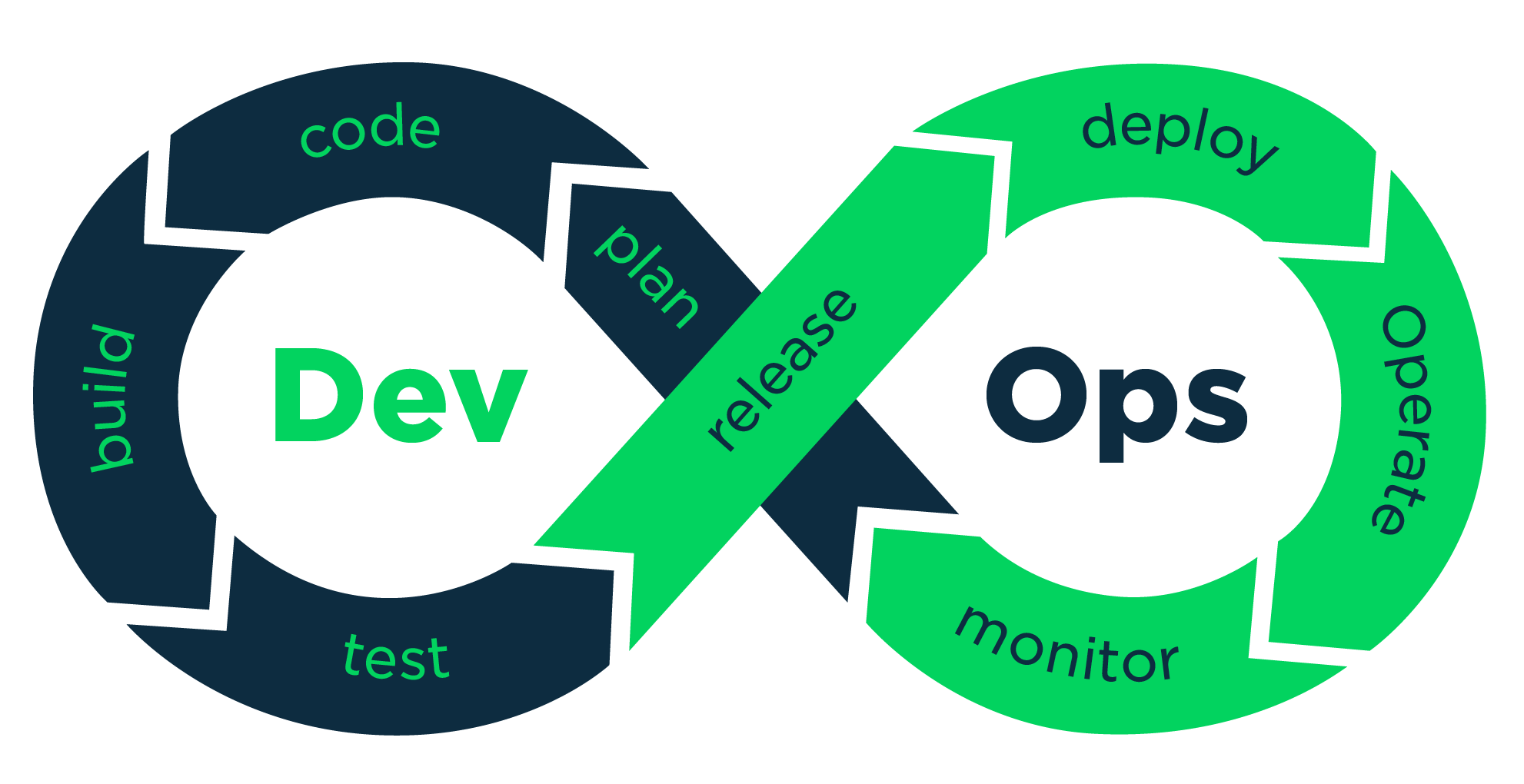

  • Il faut pousser les modèles Devops
• sécurité/confidentialité
  • Il faut intégrer la sécurité à tous les niveaux : DevSecOps
  • Il faut faire confiance aux fournisseurs, pas aux utilisateurs Zero-trust
  • Il faut contrôler : FinOps

Cloud

Le terme Cloud est devenu très englobant. Aujourd’hui il regroupe la fourniture d’un service, son mode d’accès et son infrastructure. Plusieurs organismes ont essayé de normaliser la définition du Cloud computing

Définition du NIST

National Institute of Standards and Technology

Cloud computing is a model for enabling ubiquitous, convenient, on-demand network access to a shared pool of configurable computing resources (e.g., networks, servers, storage, applications, and services) that can be rapidly provisioned and released with minimal management effort or service provider interaction. This cloud model is composed of five essential characteristics, three service models, and four deployment models.

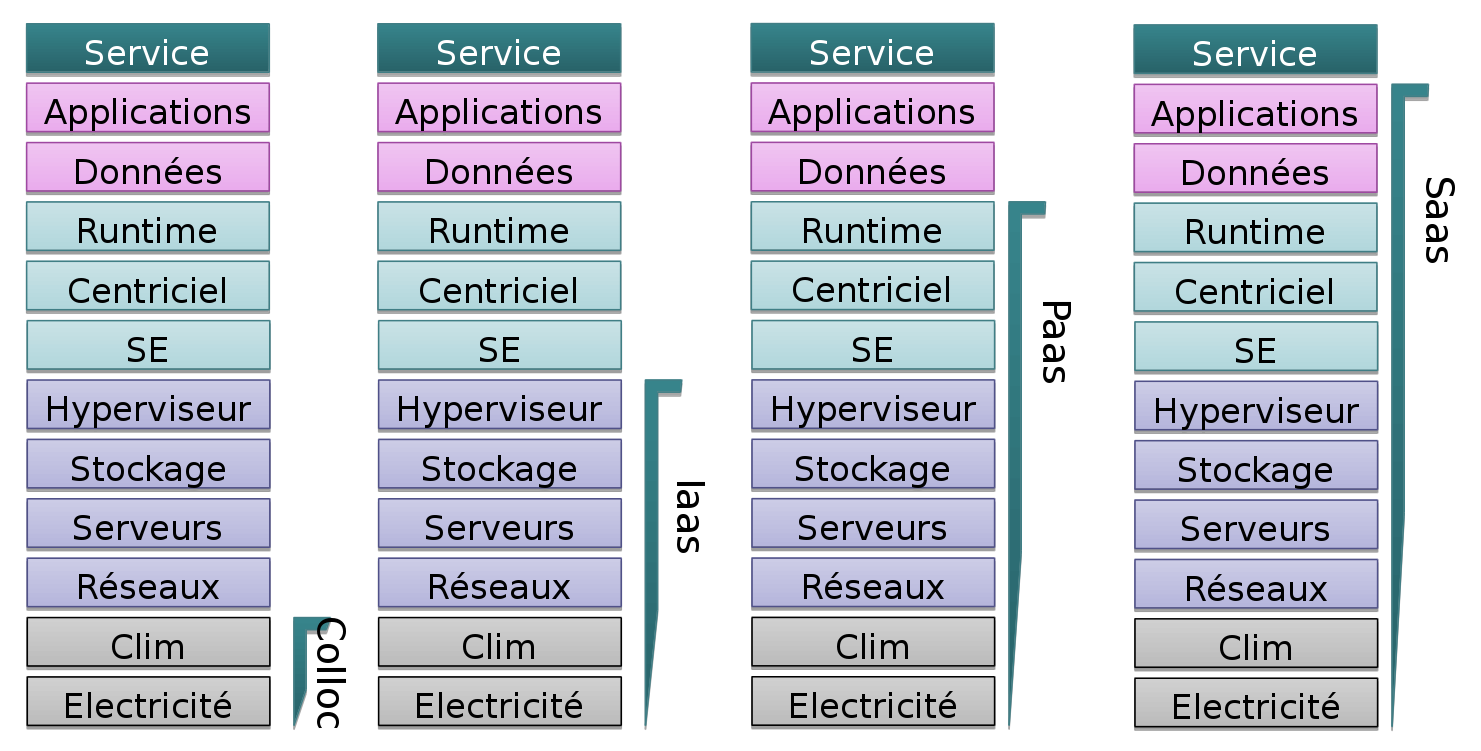

Modèles de service

• Saas : SoftWare As A Service
• Paas : Platform As A Service
• Iaas : Infrastruture As A Service

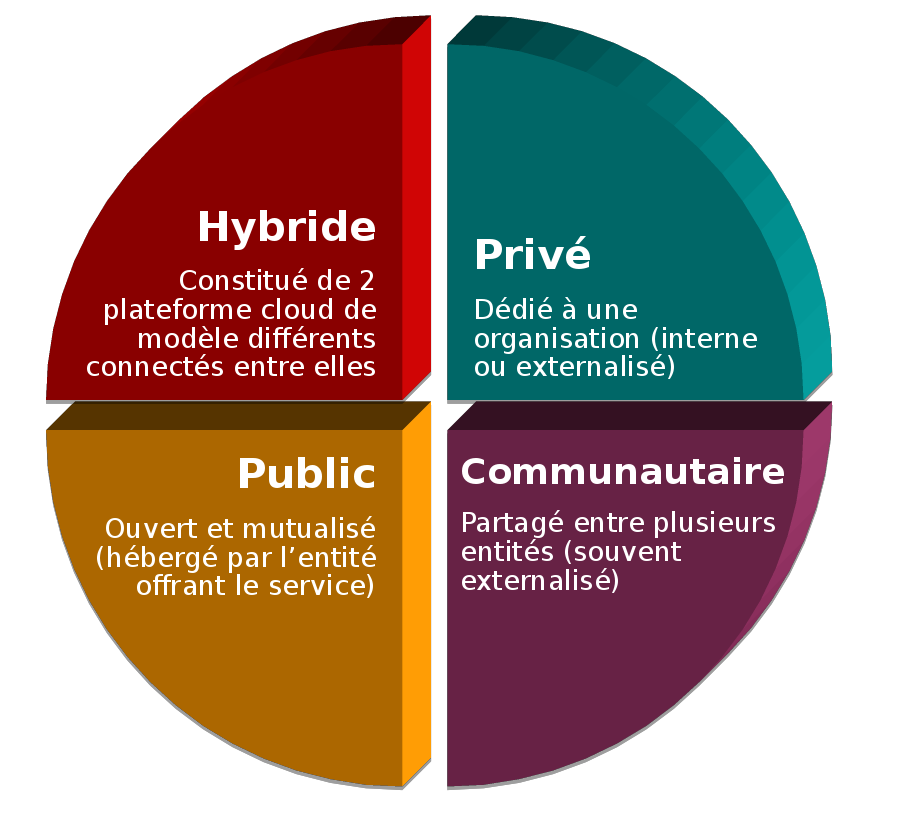

Modèles de déploiement

• Cloud Public Une organisation vend des services accessibles à tous
• Cloud Communautaire L’infrastructure est partagé par plusieurs organismes, elle peut être géré par les organismes ou par une tierce partie
• Cloud Privé L’infrastructure est accessible à une seule organisation. Elle peut cependant être gérée et hébergée par une tierce partie
• Cloud Hybride C’est une composition d’un Cloud privé et d’un Cloud public ou communautaire pour absorber les pics de charge (Cloud Bursting)

Software As A Service

C’est une application identifié, fournie à la demande pour un utilisateur, l’application et les données sont hébergées dans les Datacenters du fournisseur. En général elle est hautement configurable.

• Wordpress.com
• Solutions de paiement en ligne
• Messagerie/Bureautique (office 365)

On peut intégrer les offres de sauvegarde en ligne dans cette catégorie (icloud / dropbox ...).

Usages

• Avantages
  • indépendant de la technologies sous-jacente = portable
  • (pratiquement) plus de gestion de la sécurité
  • réactivité
• Inconvénients
  • limité au service proposé, pas d’adaptation possible
  • risques liés au multi tenant si mauvaise isolation

Platform As A Service

Cette fois ci, le fournisseur propose un support pour votre propre application. Un Paas est constitué d’outils permettant la compilation et/ou le déploiement de code source dans un langage défini. Ce code est ensuite instancié (ou pas) à la manière du Saas pour mettre à disposition l’application développée.

• Google App Engine
• Heroku
• Render
• …

Usages

• Avantages
  • plus besoin de maintenir les OS
  • la sécurité se limite à celle de l’application
  • réactivité maximale (Devops)
• Inconvénients
  • visibilité réduite sur la sécurité des couches inférieures
  • Lock-in si les API utilisées ne sont pas standardisées.
  • risques liés au multi tenant si mauvaise isolation

Infrastructure As A Service

C’est la base du Cloud Computing, ici le fournisseur offre du CPU, de la RAM, du stockage, du réseau et éventuellement d’autres services d’infrastructures (FireWall, DNS, VPN …). Le client construit son architecture, ajoute des réseaux, des machines virtuelles, des volumes de stockages persistant… Il installe ensuite les systèmes d’exploitations qu’il désire, les applications qu’il souhaite et propose (ou non) ces services sur le réseau (internet ou autre). Le tout est facturé à la consommation.

Usages

• Avantages
  • contrôle de l’architecture jusqu’à l’OS, nécessaire pour une gestion accru de la sécurité. Seule la partie matérielle, ainsi que la gestion des hyperviseurs et des services proposés est déléguée au fournisseur.
• Inconvénients
  • environnement multi-tenant pouvant poser des problèmes de confidentialités si la sécurité n’est pas gérée correctement.
  • visibilité limité sur la politique de sécurité du fournisseur au niveau des hyperviseurs.
  • dépendant de la réactivité du fournisseur en cas d’incident matériel

Container As A Service

Un nouveau modèle devient disponible, le Container As A Service

• un peu différent du Iaas, pas vraiment du Paas
• On consomme (et paye) des nœuds dans lesquels on déploie des applications en mode Devops
• L’application doit être résiliente et s’auto-réparer
• Le Cluster est nativement élastique
• C’est le CSP qui gère l’exploitation du Cluster
• La facturation se fait au nombre de nœuds du cluster indépendamment du nombre de conteneurs actifs
• Le leader des orchestrateur de conteneur est Kubernetes

X (Everything) As A Service

On peut étendre la notion de As A Service à d’autre types de services. Stockage, sécurité, base de données, Machine Learning/IA … Une évolution notable concerne l’évolution du Paas avec le service Lambda d’AWS ou encore Google Cloud Function. Avec ces Function As A Service, vous poussez le code d’une fonction dans le service et celle ci est exécutée, ne consommant que ce qui est nécessaire, puis elle est détruite.Pas de réservation de ressources, vous êtes facturés par tranche de 100ms d’exécution. On parle de Serverless Computing

Architectures

• Architecture Scalable
• Convergence / hyperconvergence
• Usages de la virtualisation
  • Système
  • Stockage
  • Réseau
  • …
• ressources

Architectures évolutives

• Évolutivité verticale (Scale UP)
  • Ajouter des ressources au composant (CPU, RAM, Stockage)
  • Faibles risques d’incompatibilité
  • Augmente les risques de défaillance (SPOF)
• Évolutivité Horizontale (Scale OUT)
  • Répartir les ressources sur plusieurs composants
  • Requiert des équipements de partage de charge (LB)
  • Nécessite une application compatible
  • Réparti les risques

Microservices

• Micro service
  • Répartir les modules applicatifs sur les composants
  • Nécessite une application dont l’architecture à été prévu dans ce sens
  • Limite les risques de défaillance complète du système
  • S’accompagne d’une utilisation massive de services managés
  • Doit être souvent être complété par de la scalabilité horizontale
  • Attention à ne pas tomber dans l’excès inverse au risque d’avoir un système inmaintenable

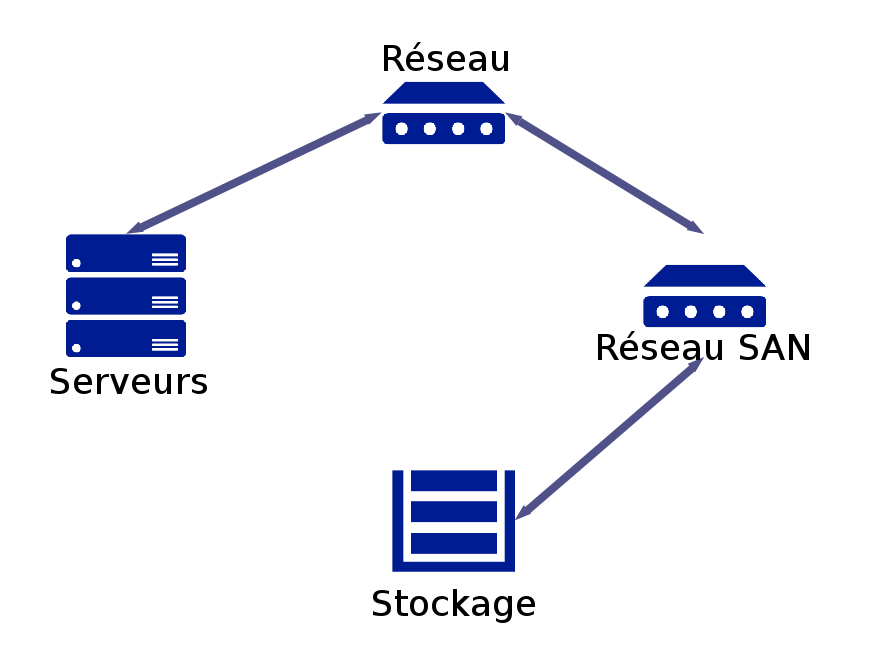

Architecture non convergée

• Architecture traditionnelle
• Les composants sont spécialisés avec
  • Des commutateurs Ethernet
  • Des serveurs
  • Un réseau SAN (FC/iscsi) pour le stockage

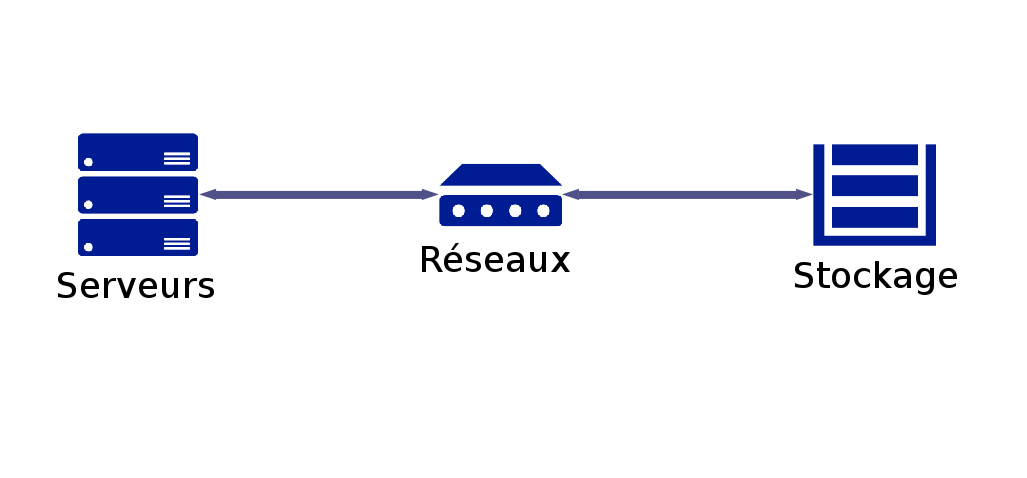

Architecture convergé

• Infrastructure avec un réseau unifiée

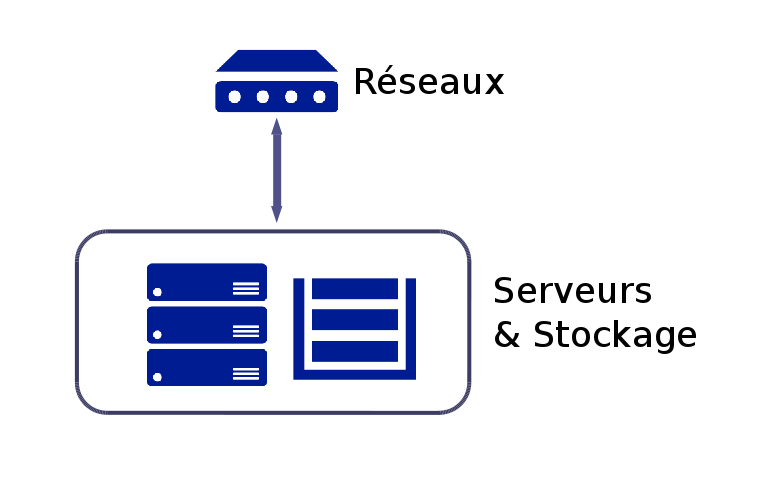

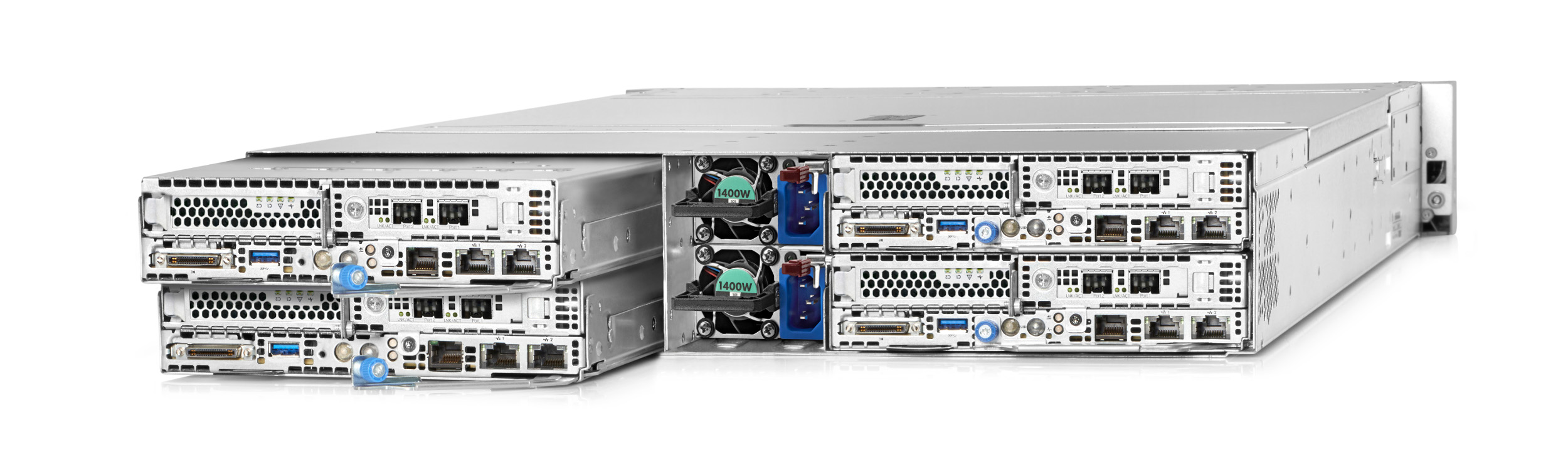

… et hyperconvergée

• Architecture unifiée
• Un composant concentre les fonctions d’infrastructure
• Évolutive (scale out)
• Automatisée via une solution de pilotage logicielle (Software defined)

Virtualisation du système

Plusieurs niveaux

• Isolation applicative (Conteneur)
• Para-virtualisation (hyperviseur type1)
• Virtualisation complète (hyperviseur type1)
• Virtualisation complète (hyperviseur type2)
• Émulation (cpu différent)

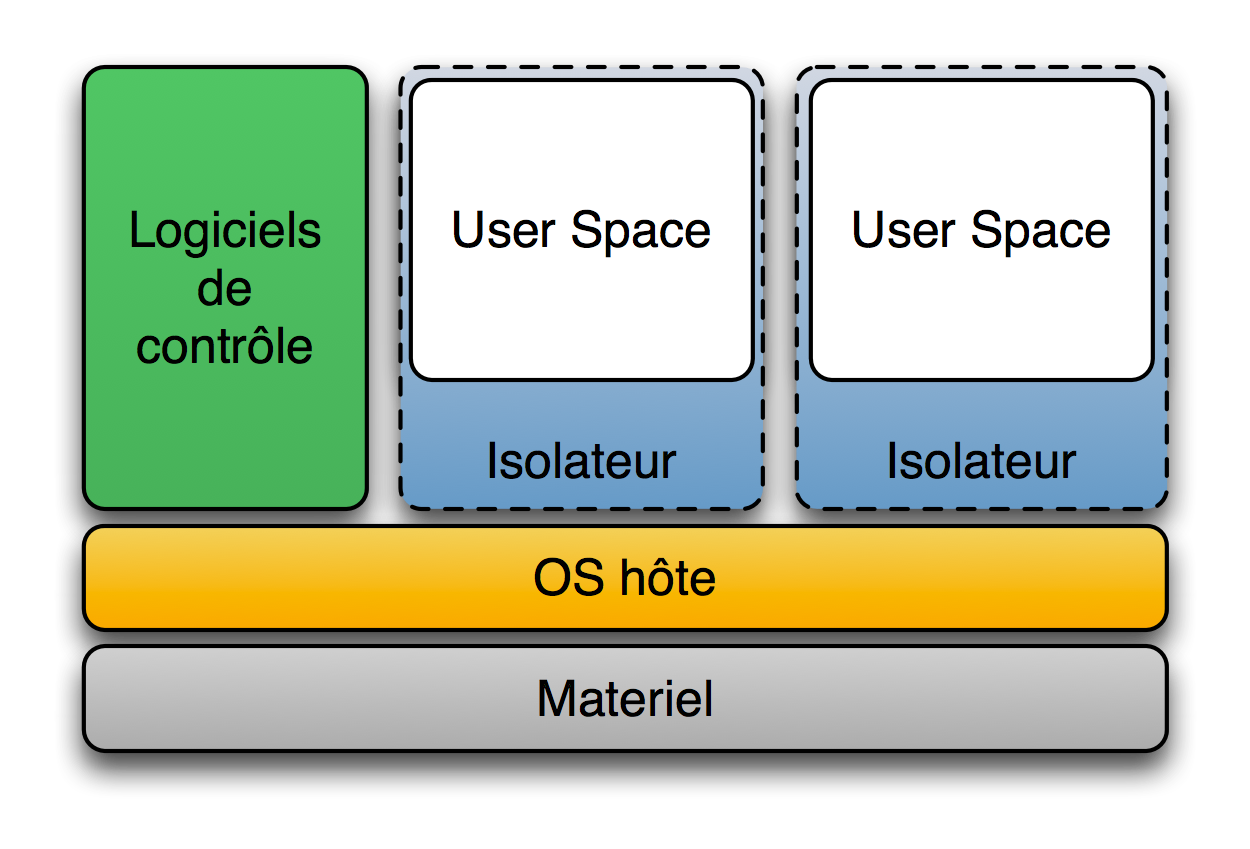

Isolation applicative

• Initialement spécifique au monde Unix
• Isolation de l’espace utilisateur
• « Partage » du noyau
• EX IGN : DockerForge

Hyperviseur de type 1

• Noyau léger
• Exploitation matériel (Intel VT / AMD-V)
• Para-virtualisation possible : les OS invités intègrent des mécanismes permettant d’exécuter des instructions directement sur le processeur.
• Matériel émulé ET/OU partagé
• Ex : VMware vSphère (IGN) / XenServer (ENSG) / KVM (Oshimae)

Hyperviseur de type 1

• Avantages
  • Rapidité (peu de perte)
  • bonne isolation
  • live migration
  • changement des caractéristiques de la VM (éventuellement à la volée)
• Inconvénients
  • complexité de mise en œuvre
  • OS VM adapté

Hyperviseur de type 2

• Avantages
  • Simplicité de mise en œuvre
  • OS variés
• Inconvénients
  • Lenteur
  • Ressource limité à celle de l’hôte
  • Grosses images systèmes (export…)

Émulateur

• changement de plateforme (ARM sur X86)
• Tout est émulé
  • => très lent
• Ex : Android Virtual device …

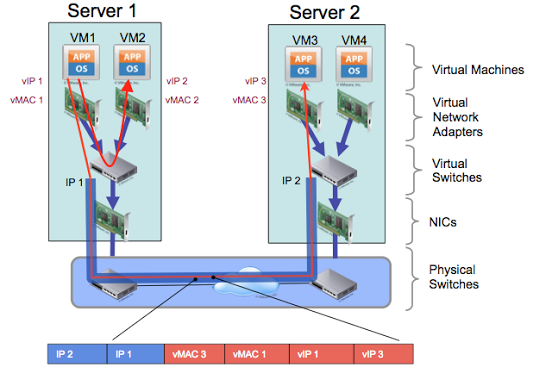

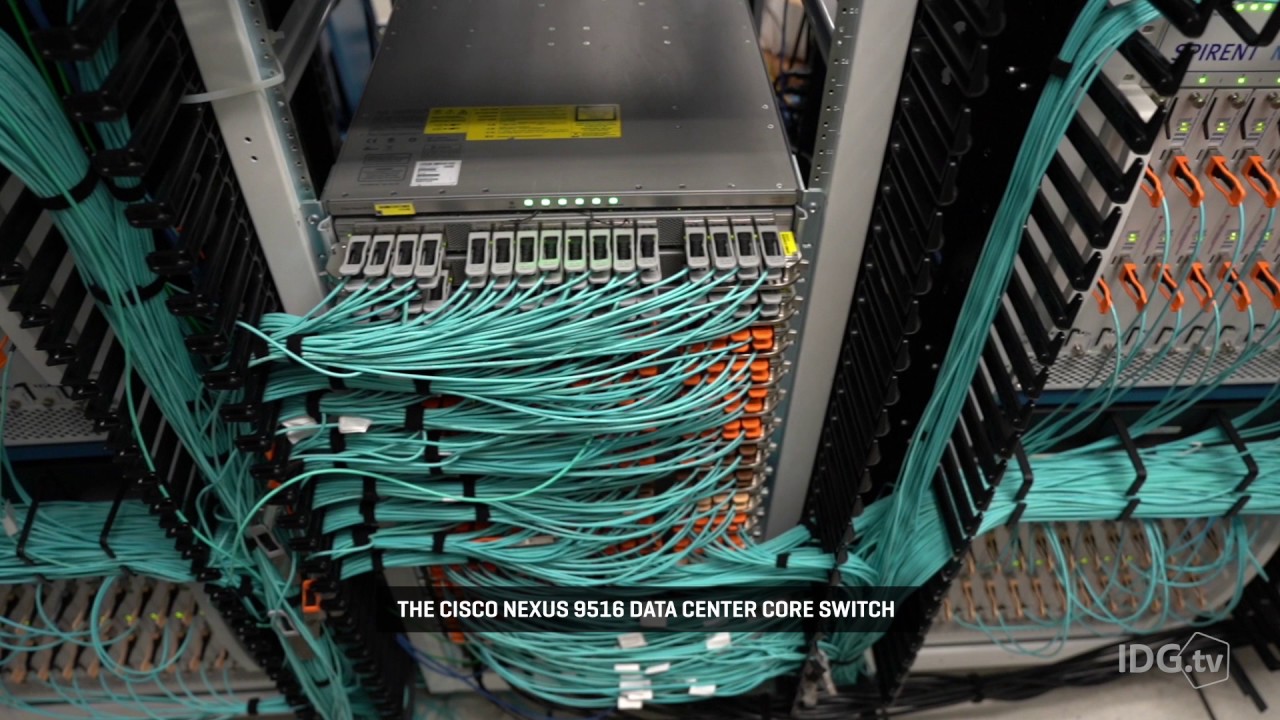

Virtualisation du réseau

• Network Virtualization
  • Création de tunnels GRE / VxLAN
  • OpenVswitch

Virtualisation du réseau

• Software Defined Network (SDN)
  • Séparation du contrôle et des données
  • openflow
  • Pilotage des switchs

Virtualisation du réseau

• SDWAN
  • Virtualisation des réseaux WAN (MPLS…)
  • Remplacement par une multitude de réseaux internet
  • Orchestration Logicielle
  • SASE pour la sécurité

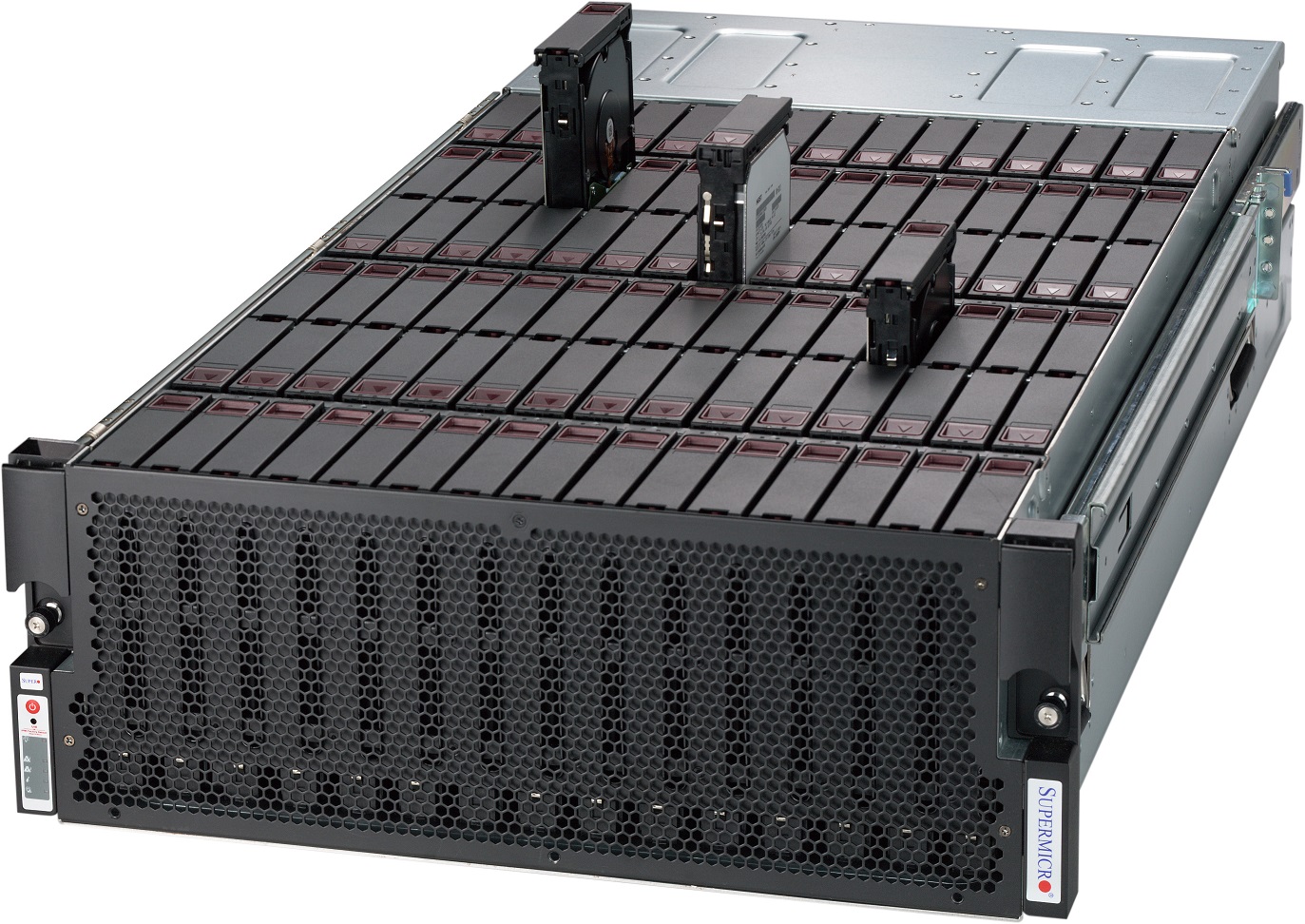

Virtualisation du stockage

• Software Defined Storage (SDS)
• Stockage Virtuel
  • Une couche contrôle (Gestion, allocation des ressources, Qos, sécurité)
  • Une couche stockage (Parité, thin provisioning, compression …)
  • Services : Stockage objet, Bloc, fichier, HDFS
• Logiciel
  • Une solution centralisé de gestion du réseau, Qos, Sécurité , ressources, autorisations, quotas…
• EX: VmWare VirtualSAN / CEPH / S3

Software Defined Datacenter

• (SDDC)
• Virtualisation complète de l’infrastructure
  • Serveurs virtuel
  • Réseau virtuel
  • Stockage virtuel
• Un système d’orchestration centralisé
• Ex: Openstack, Vcloud

Virtualisation et sécurité

• Risques Additionnels
  • Concentration des ressources (stockage, réseau, système), des outils et des rôles.
  • Des composants additionnels à maîtriser et à surveiller
• Vigilance
  • La couche d’abstraction est un système à part entière, à mettre à jour et sécuriser
  • Les habilitations d’accès aux couches d’abstractions doivent êtres ajustées avec soins.
  • Les systèmes critiques doivent être protégés (cloisonnement par ressources dédiés ou réservations de ressources, Qos…)

Virtualisation et sécurité

• Apports
  • Une disponibilité plus élevée
  • Des déploiements (potentiellement) automatisés
  • Des ressources plus faciles à reconstruire (Sauvegarde, PRA…)

Électricité

• L’énergie représente ~40% du coût d’exploitation

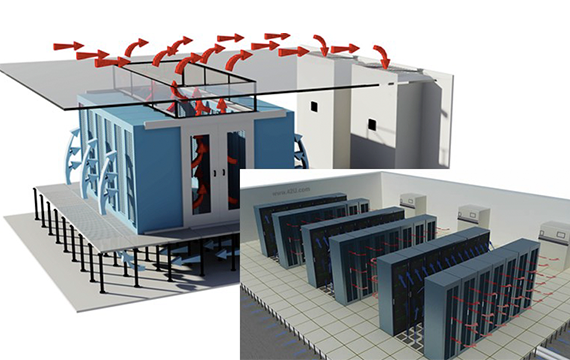

• le refroidissement 40% à 50%
• Datacenter moderne et optimisé = 1.5 à 3KW/m2

Exemple de l’envolée du Bitcoin : si la flambée du bitcoin démarrée en 2017 avait continuée , en 2020 le calcul de la blockchain aurait consommé toute l’énergie de la planète. Cette consommation s’est stabilisée et équivaut aujourd’hui à peu près à la consommation de la suisse.

GREEN IT

Exemple d’infrastructure Cloud

• Cas pratique : Constitution d’un cloud Openstack
  • 10 serveurs
  • reliés sur au moins 3 réseaux différents
    • Admin
    • Stockage
    • Traffic réseau
  • Répartitions des rôles sur les différents serveurs pour limiter les SPOFs
    • 3 Contrôleurs (NOVA/HORIZON)
    • 3 Computes (NOVA/NEUTRON)
    • 1 Networks (NEUTRON)
    • 3 Stockages (CINDER/SWIFT/CEPH)
  • Accès et exploitation via API / Dashboard

Stratégies de Migration

On identifie 6 différentes stratégies pour migrer une application legacy dans un environnement de Cloud.

• Rehosting
• Replatforming
• Refactoring
• Repurchasing
• Retain
• Retire

Rehosting

Cette stratégie aussi appelée Lift and shift Consiste à déplacer l’application sans en changer le code

• Avantages : Assez simple et rapide, si des mécanismes spécifiques ne sont pas mis en place dans l’architecture initiale
• Inconvénients : peu d’intérêt car le coût augmente, on ne profite pas des intérêts du Cloud

Replatforming

On adapte l’application pour que cela fonctionne mieux, par exemple en utilisant des bases de données managées. (Cloud Ready)

• Avantages : Assez simple, on améliore la maintenabilité du système
• Inconvénients : on profite assez peu des intérêts du Cloud (conso à la demande, auto-scaling…)

Refactoring

On réécrit l’application et son architecture en tirant profit des avantages du Cloud (Cloud Native).

• Avantages : l’application est plus performante, plus sûre et revient à moins cher en phase de Run.
• Inconvénients : Complexité et coût de transformation

Repuchasing

On remplace par des solutions SaaS, cette méthode ne concerne bien entendu que des produits disponibles sur étagère (CRM, CMS simples, etc…)

• Avantages : Simple et rapide si l’application est peu customisé
• Inconvénients : peu d’options, risques potentiels au niveau de la sécurité/confidentialité

Retain, Retire

Ces deux modèles sont un peu particulier, il s’agit soit de ne pas migrer l’application ou carrément de décommissionner celle ci, car la migration n’offre pas de plus-value.

Cloud Native application

Pour tirer parti des avantages du Cloud computing, il faut repenser la manière de développer des applications en les adaptant à l’environnement dans lequel elles vont s’exécuter. On parle d’application Cloud native. Les piliers d’une application Cloud native sont :

• Automatisation (Infra-As-Code)
• Conteneurisation (Micro-services)
• Stockage externalisé (Object Storage, BDaaS)
• Observabilité (Monitor and logs)

Cloud Native application

Beaucoup de notions sont mises en oeuvre lors de la création d’un application Cloud Native, voici quelques définitions :

Infra As Code, 12 factors , Stateless, API, webservices, Devops, Object Storage, NoSQL, Message Queue, CDN

WebServices

Les Service Web désigne plusieurs chose mais principalement un concept d’API exposé sur le WEB utilisant une technologie d’échange, le plus souvent en mode SOA (Architecture orienté service) où des fonctions sont exécutées à distance.

Les API RESTful sont grandement utilisé dans le monde des WebServices. (HTTP + CRUD)

Abstraction (api)

Une API (Application Programming Interface) Permet de faire abstraction de l’élément sur lequel elle se pose. Elle décrit comment le consommateur peut utiliser les fonctions du fournisseur. Dans le Cloud il est primordial que le maximum d’échanges se fassent au travers d’API pour garantir l’interopérabilité.

StateLess

Se dit d’une application ou d’un service qui ne conserve pas en interne d’état d’une connexion d’un client entre 2 appels au service. Cela permet de faire traiter la demande par des machines différentes à chaque requête. C’est une des notions primordiale du développement d’application Cloud-Native

Interopérabilité

C’est la faculté qu’un système a de s’interfacer avec un autre sans le connaître. Interopérabilité est primordiale dans un environnement hétérogène. Ceci est notamment faisable grâce à la description complète des interfaces de ce système et à l’utilisation de format d’échanges normés ou standardisés.

Multi-tenant

Un SI multi-tenant désigne une infrastructure qui partage ses ressources entre plusieurs clients. Chaque client ne doit pas avoir conscience que les autres existent.

InfraAsCode

l’Infrastructure As Code désigne les technique permettant de définir une infrastructure par du code informatique (script, conf…). La mise en place de cette infrastructure est alors totalement automatisable et ré-instanciable à la demande. Ceci est possible lorsque tous les éléments de l’infrastructure ont été virtualisés.

• On entend souvent aussi parler de gitOps

Object Storage

Le stockage Objet permet une abstraction du stockage physique, les informations sont stockée sous forme d’Objet pouvant contenir n’importe quelle donnée, des métadonnées et accessible sans index (c’est un algorithme qui calcul à quel endroit se situe la donnée dans le cluster) via une API (S3 d’AWS par exemple). Le cluster est composé d’éléments simples, peu coûteux, facilement extensible, avec une gestion logicielle.

NOSQL

NoSQL regroupe un ensemble de type de SGBD, souvent adapté à des gros volumes ou à des traitements rapides, et par nature facilement scalables et résilients.

ex : MongoDB, Redis, Cassandra

MessageQueue

Les architectures Cloud utilisent beaucoup la programmation par évènement et donc des agents de message (Message Broker) pour orchestrer ces messages, c’est le rôle d’une Message Queue

Ex: ActiveMQ, RabbitMQ, Kafka

ServerLess

ServerLess désigne les services proposé en mode Cloud qui ne comprennent pas la livraison d’une machine pour réaliser l’opération, l’appel au service génère une mise à disposition de ressource en fonction de la charge nécessaire à l’exécution de la demande et la libère instantanément.

autonomic computing

L’autonomic Computing désigne la capacité de ces systèmes de pouvoir se réparer eux même. Ils intègrent de la surveillance et de la détection d’anomalie.

12 factors

12 Factors désigne les règles pour concevoir des applications Cloud Natives. Ces applications ainsi développées s’intégreront parfaitement dans les univers Cloud en profitant au maximum des avantages de ce type d’hébergement.

• https://12factor.net/fr/

Systèmes repartis

Un système réparti est un SI dans lequel l’information et l’exécution est distribuée sur un ensemble de nœuds constituant un Cluster. Cet ensemble peut être hétérogène et doit être scalable.

• ex: seti@home
• ex: cluster kubernetes

High Availability

la HA désigne la capacité d’un système à survivre à la perte d’un élément de son infrastructure. Ceci en permettant l’utilisation d’une autre ressource de façon transparente pour l’utilisateur. On élimine ainsi les SPOF (Single Point Of Failure). Un Load-balancer permet la HA des services Web par exemple.

PRA/PCA

• PRA : Plan de reprise d’activité. Désigne le fait qu’il existe une solution pour reprendre l’activité d’un SI après un temps prévu (le plus court possible)
• PCA : Plan de continuité d’activité. Une solution existe pour continuer l’activité d’un service en cas de perte d’un élément constituant ce service (peut être un Datacenter tout entier, il faut donc alors basculer sur un autre Datacenter de façon transparente pour l’utilisateur).

CDN

Content Delivery Network désigne un réseau synchronisé de serveurs permettant la diffusion de données au plus près de l’utilisateur (géographiquement parlant) afin de limiter l’effet de latence. Le CDN permet aussi de fournir un système de cache très efficace et proche de l’utilisateur.

Open source

l’Open source qui consiste à ouvrir le code source d’une application à tous, est omniprésent dans les différents niveaux du Cloud computing. Même les plus grands fournisseurs utilisent des logiciels Open source, ils en sont souvent les principaux contributeurs.

Devops

Devops désigne un courant de pensée informatique visant à éliminer le conflit entre les Développeurs qui souhaitent faire évoluer un SI et les Opérationnels qui souhaitent avoir un SI le plus Stable possible.

Il est née de l’utilisation de bout en bout des méthodes Agiles

Devops

Devops est très à la mode, c’est une méthodologie très adaptée aux startups, l’évolution des outils mis à disposition permet de faire des pipeline de bout en bout sans connaissance de la complexité sous-jacente.

Mais on commence à voir les travers:

• complexité : CloudArchitect
• risques en sécurité : DevSecOps
• Augmentation des coûts cachés : FinOps

Responsabilité

• Niveau de service : Engagement sur :
  • Disponibilité garantie (en %)
  • Garantie de temps d’intervention et rétablissement
  • Qualité de service (performance)
• Responsabilités :
  • Définir les périmètres respectifs
  • Établir des pénalités et permettre des audits
• Réversibilité (Entrante et Sortante)
  • S’assurer de la possibilité d’export des données et de leurs exploitabilités

Sécurité

• Cloud Security Alliance
• Confidentialité : Vigilance sur :
  • Les systèmes de gestion des accès / mécanismes de cloisonnement entre clients
  • Localisation des centres de données (hors UE) et nationalité du fournisseur (EU, Patriot Act, Cloud Act)
• Audit fréquents à tous les niveaux
• Mise à jour régulière et systématique
• Chiffrement des flux
• Isolation des composants
• Zéro Trust

Interopérabilité

• Facilité par les outils d’automatisation et l’utilisation massive de l’Open source
• Difficile au niveau des données

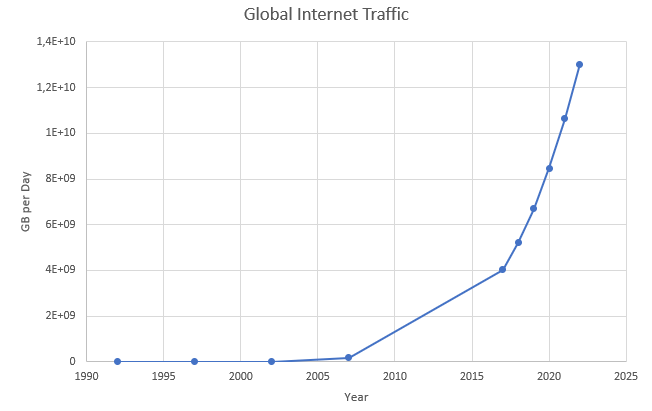

Trafic réseau

Le Cloud et l’IoT sont très liés et ces deux éléments sont en très forte croissance. Cisco estime qu’en 2021, un habitant consommera à lui seul 200Gb de donnée par jour sur l’internet. 90% de ce trafic passera par le Cloud public et atteindra 3.3Zo (ZetaOctets), principalement pour la diffusion video

Traffic mondial des Datacenter :

• 2015 : 4.7Zo
• 2020 : 15.3Zo
  • 14% avec les utilisateurs
  • 9% entre Datacenters
  • 77% dans le Datacenter lui même

Introduction à Docker

Docker est en fait un ensemble d’outils de conteneurisation applicative.

• docker Engine
  • docker CLI
  • docker Daemon
• image
• conteneur
• registry
• volume
• stack

Introduction à Docker

Scénario type :

• Je construis une image basé sur une image existante (OS ou app)
  • docker build
• Je sauve mon image dans un registry (facultatif)
  • docker push
• j’instancie un conteneur basé sur cette image
  • docker run

TP comparaison

• Objectif : Comparer les différents types de virtualisation
  • system
  • stockage
  • réseau
• Prérequis :
  • compilateur c (gcc)
  • docker

Comparaison systeme

• compilation d’un code calculant les n nombres premiers

wget -O prime.c https://cedricici.github.io/cours-cloud/public/prime.c

sudo apt update && sudo apt install build-essential
gcc prime.c -o prime

time ./prime 10000

Calcul des 10000 premiers nombres premiers
real    0m1.573s
user    0m1.572s
sys     0m0.000s

Comparaison systeme

• Lancement via Docker (présent sur votre machine)

• Dans un fichier Dockerfile on va construire notre image :

FROM debian:latest
ADD ./prime /prime
CMD [ /prime 0 ]

docker build -t prime .

time docker run -ti prime /prime 10000

Calcul des 10000 premiers nombres premiers
real    0m2.246s
user    0m0.012s
sys     0m0.004s

Comparaison systeme

• Lancement via Un hyperviseur
• Instanciez une image Ubuntu dans Virtualbox et répétez l’opération du premier exercice

Comparaison systeme

• Lancement dans un émulateur arm

sudo apt install qemu-system-arm

• Visitez la page https://people.debian.org/~gio/dqib/
• Dézipez l’archive pointée par le lien Images for armhf-virt
• Lancer l’émulateur à partir des instructions
• Installez les paquets nécessaires à la compilation et à la récupération du code
• Lancez le calcul des 10000 nombres premiers

Comparaison systeme

• Les résultats en armhf

Calcul des 10000 premiers nombres premiers
real    0m36.174s
user    0m36.130s
sys     0m0.010s

Comparaison systeme : Questions

Question : Donnez vos premières conclusions sur ces résultats

Question : expliquez les différences entre les durées real, user et sys

Question : pourquoi le temps user dans Docker est-il si petit? est-ce normal?

Question : Donnez une solution pour obtenir le temps user effectif dans le conteneur

TP Saas

Objectif : déployer une application Saas

Connectez vous sur le site Wordpress.com. c’est un service de SaaS basé sur le CMS(Content Managment System) Open source Wordpress, disponible sur le site wordpress.org

• Laissez vous guider dans la création de votre site. Vous pouvez ensuite faire des modifications sommaires sur la page d’accueil.
• Publiez votre site (ajoutez du contenu, des média et au minimum un widget)
• Repassez par l’édition pour voir le back-office complet.
• Notez la version de Wordpress utilisée

TP Saas

Instanciez vous même le CMS Wordpress

• Télécharger le logiciel sur le site wordpress.org ou l’image docker sur le dockerhub (https://hub.docker.com/_/wordpress)
• Configurez votre serveur Web Local ou le docker-compose proposé dans la doc
• Démarrez votre instance local de Wordpress
• Réalisez la même page que lors du précédent exercice
• Notez la version de wordpress utilisée

TP Saas : Questions

Question : D'après vous, quelle différence peut-on noter entre le logiciel Wordpress et le service de Saas Wordpress.com

Question : Quels éléments (vu dans le cours) faudrait-il mettre en place pour proposer notre propre service de Saas basé sur Wordpress?

Question : Proposez une architecture pour rendre ce service (fichier draw.io)

TP Paas

Objectif : déployer une appli Paas

L’objectif ici est de déployer une application à partir d’un code source. Ce TP initialement fait sur Heroku.com est maintenant réalisé sur Render.com

• Forkez le dépot https://github.com/cedricici/findmefast.git
• Connectez vous sur la plateforme Paas Render.com, créez un compte puis rendez vous sur le Dashboard
• Créez un nouveau webservice depuis un dépot git à partir de votre Fork.
• Lancez un service Free basé sur Docker et suivez son déploiement.

TP Paas : Questions

Question : Une fois que l'application est lancée et que vous pouvez y jouer, expliquer en détail ce qu'il s'est passé.

Question : Donnez une explication des technologies qui selon vous sont misent en œuvre ici.

J’attend pour ces réponses des schémas et des références au cours.

TP Architecture

Objectif : Comprendre une architecture cloud

Je vous propose de réaliser un serveur de données cartographiques Raster basé sur Rok4 et son site de visualisation de donnée, vous aurez besoin de ces ressources :

• un serveur nginx pour publier une interface de visualisation
• un serveur rok4 pour diffuser des tuiles au standard WMTS
• des données

TP Architecture

Le résultat à atteindre est visualisable à l’aide d’un ensemble de conteneur Docker que nous avons préparés pour cette démo :

La version optimisée pour le Cloud est disponible ici :

https://github.com/rok4/docker/blob/develop/run/server/

Clonez le dépot et lancez la stack Docker à partir du fichier compose . Cherchez le viewer. Vous aurez besoin de Docker et de docker-compose.

TP Architecture

Après avoir réussi à instancier cette structure avec succès, j’attends de vous que vous me fassiez le schéma d’architecture niveau IAAS de cette pile applicative.Vous procéderez par instrospection en analysant le contenu des images Docker utilisées.

Votre schéma devra contenir :

• les noeuds, leur rôle et leur scalabilité potentielle
• les liens entre les noeuds
• les flux et les ports réseaux utilisés
• les stockages (types et montages)
• les logiciels utilisés

TP Architecture : Questions

Question : Fournissez un schéma d'architecture complet représentant cette pile applicative

TP Iaas/Kaas

Ceux qui sont aventuriers peuvent se lancer dans la construction de cette Stack au sein d’un cluster Kubernetes (via minikube ou K3S ) :

Installation minikube en utilisant Docker comme driver :

https://minikube.sigs.k8s.io/docs/start/

Installation k3s (préférable) :

k3s

On se trouve donc à simuler un cluster d’orchestration de conteneur dont les noeuds sont des… conteneurs !

Vous pouvez essayer de convertir le docker-compose ROK4 en manifest Kubernetes avec cet outil :

Kompose

TP : TRAVAIL ATTENDU

Rendez moi au format Markdown + schema (.drawio) par mail à cedric.esnault@ign.fr, un compte rendu de ces TP avec les différentes étapes de vos recherches. N'hésitez pas à noter les points durs .
